제품소개

하수악취저감 시스템

특허 제 10-1222731호

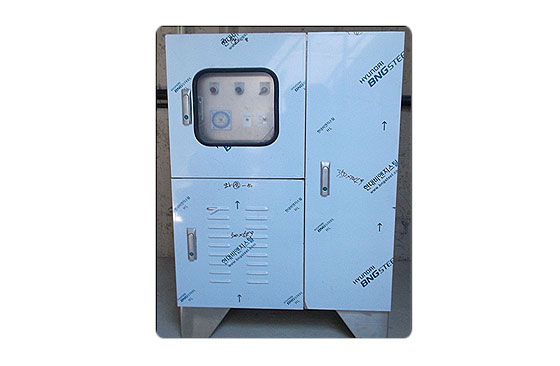

1. ① 제품규격
   • • 품 명 : 악취저감 System [자립형]
   • • 모델명 : BNH-101
   • • 제원 : 750mm(L) x 600mm(D) x 1300mm(H)
   • • 케이스재질 : STS304
   • • 전원 및 전력 : 380V, 2.6KW, 60Hz
   • • 용량 및 LAMP 수량 : 39W – 2ea
   • • BLOWER의 용량 및 수량 : 50A*2.55KW - 1대
2. ② 세부규격
   • • NUV&OZONE LAMP
     • * 발생되는 자외선 파장 : 184.9nm
     • * 자외선발생량 : 30,000㎼/sec
     • * 유효수명 : 10,000 시간 이상
     • * 사용되는 LAMP의 용량 및 수량 : 39W * 2개
     • * 전원소켓은 1 pin형이어야 하고, TEFLON 재질이어야 한다.
     • * 국제규격을 득한 수입제품이어야 한다. [Light Sources (USA)]
     • 안정기는 전자식 Type 이고, NUV&OZONE LAMP 전용제품이어야 한다.
   • • 브로와
     • * 사용이 간편하고 가벼우며, 소형의 크기로 최대의 성능을 발휘할 수 있어야 하며,
     • * 공기의흡입, 토출과정에서 발생하는 유체역학적인 열, 소음 및 진동을 최소화하는 구조로 설계되어야 한다.
     • * 링 블로워는 전용 MOTOR, 케이싱, 임펠러 1단-2단, 앞커버, 뒷커버, 후면커버, 소음방지장치가 한 개의 일체형으로 조립되고. 앞커버, 케이싱, 뒷커버, 후면커버 주조품의 두께는 최대 사용압력 및 시험 압력에 충분히 견딜 수 있어야 한다.
   • • 회전 부품 (임펠러)
     • * 기동, 정지등 정상적인 운전에 적합하여야 하며, 정압 운전이 가능하여야 한다.
     • * 재질 및 가공은 열팽창으로 인한 변형에도 정상 운전이 가능하도록 설계되어야 한다.
   • • 소음기
     • * 발생한 소음을 최소화하기 위하여 소음기 용적 내에 적정한 흡음재를 선정하여 규정량 만큼 삽입한다. [흡음재는 Polyester Filter Foam 으로 한다.
     • 필요에 따라 가동시간을 조절할 수 있는 타이머를 사용할 수 있도록 제작하여야 한다.
3. ③ 배치도: 하수 악취저감 System[자립형]
